進口CCC認證產品之——電連接器
在眾多進口工業產品中，其控制系統中涉及到眾多的控制配件。
自工業逐步發展為機器人自動化生產的轉型，機器人系統中會涉及到許多精密化的系統零件，例如：PLC，傳感器，位移控制元器件，電子元器件及其連接裝置等。今天我們來介紹一下電連接器。
什么是電連接器？
電連接器是將電路連接在一起的設備。大多數連接器是可移動的或臨時的，但有些可以是永久的。連接器使電子產品更易于組裝和制造。它們還簡化了電路維修，并提供了設計和修改的靈活性。它們廣泛用于通信，計算機，工業機械和消費電子產品的電路中。
進口商品歸類：
| 商品編號（進口HS編碼） | 商品編號對應的進口商品名稱 |
| 8536909000* | 其他電壓≤1000伏電路連接器等電氣裝置 |
| 8536901900 |
36伏＜電壓≤1000伏電路連接器接插件 |
| 8536901100** | 工作電壓不超過36伏的接插件 |
*除接插件以外的其他所有的電氣設備連接裝置
**此項僅為工作電壓，不包括額定耐受電壓以及額點輸入電壓。
大多數連接器由兩個主要部分組成：外殼和端子。
外殼是用于固定端子，穩定連接并保護觸點免受短路和/或各種環境危害的外殼或結構。外殼通常由某種類型的模制塑料制成，但也可以由任何類型的絕緣材料（例如陶瓷）制成。
連接器中的端子銷提供了進行連接的導電性。它們幾乎總是由某種類型的金屬組成，但是可以使用任何導電的材料（例如碳或硅）。
進口注意事項：
涉及商檢單證：
進口CCC目錄外資料鑒定
進口能源效率標識鑒定
申請方式請點擊如下鏈接：
http://www.2000cx.cn/3c_news_detail.asp?id=55
連接器類型
音頻和視頻連接器
音頻連接器用于將電纜固定到其他音頻設備，以提供電子信號傳輸和接地保護。音頻連接器的應用可以是通用，電話或麥克風。大多數音頻連接器用于商業目的，但有些可能符合軍事規格。
汽車電氣連接器
汽車電連接器設計為專門用于車輛。
板上安裝連接器
板載連接器或電路板連接器是可以用作嵌入在計算機板上的組件的連接器。
板對板連接器
板安裝連接器或電路板連接器是可用作嵌入式計算機板上組件的連接器。可以定制這些板，以滿足用戶的應用需求。
Centronics連接器
Centronics連接器是標準的并行接口設備，用于將打印機和其他外圍設備（例如便攜式磁盤驅動器，磁帶備份驅動器和CD-ROM播放器）連接到計算機。Centronics連接器以首次使用它們的打印機的名字命名，并包括兩排扁平觸點。
圓形連接器
圓形連接器是主要用于外部接口的多針連接器。它們可用于數據傳輸，電信號傳輸或為電氣設備供電。在某些情況下，圓形連接器已被設計為承載可以被稱為混合信號的圓形連接器，并且可以被描述為電源和控制連接器。這些類型的多針連接器用于電源和信號傳輸。
同軸連接器
同軸連接器由包裹在另一個圓柱導體（屏蔽層）中的絕緣中心導線組成。電纜通常包裹在另一個絕緣層和一個外部保護層中。同軸電纜和連接器具有承載大量信息的能力。它們通常用于高速數據和CATV應用中。
DIN連接器
DIN連接器是符合德國國家標準化組織Deutsches InstitutfürNormung（DIN）建立的標準的高頻，多針電連接器。DIN連接器的末端是圓形的，有凹口的，并由金屬裙邊保護，以確保引腳正確對齊。

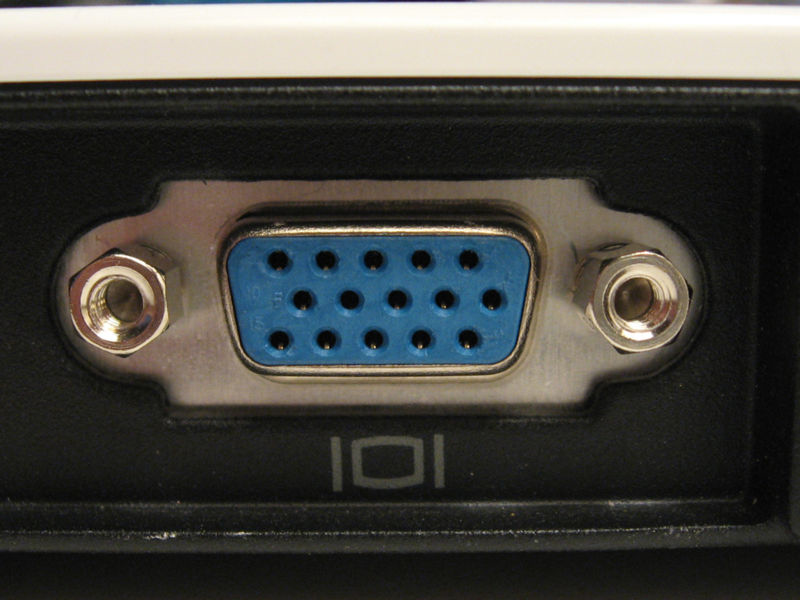

D類微型連接器
D-微型或D-sub連接器是堅固的電氣連接器，其配合面的形狀類似于字母D。它們提供極化作用，因為公連接器和母連接器只能以一種方式裝配在一起。
邊緣連接器
卡邊緣連接器（也稱為邊緣卡連接器）是與單面或雙面印刷電路板（PCB）的邊緣配合的嵌入式設備，以提供外部電連接。行業標準定義了電源規格，例如電壓電平，電源引腳位置和電源要求。例如，PICMG 1.0 / 1.2標準定義了外圍組件互連（PCI）和行業標準架構（ISA）總線的電源規范。
光纖通道連接器
光纖通道連接器是光纖通道系統中使用的高速連接器。
火線?連接器
IEEE 1394連接器被用于連接的FireWire ?設備，例如主機控制器，適配器，硬盤驅動器，集線器，中繼器，和讀卡器。FireWire是Apple Computer的注冊商標，是一種通信協議，用于通過一根電纜以很高的比特率傳輸數據，視頻和音頻。
重型矩形連接器
重型矩形連接器設計用于在多種操作條件下承受較大的電氣負載和直接信號。它們通常用于需要大功率輸送的工業應用中。因此，使用特殊的端子（例如焊杯，繞線管和其他重型端子）來確保安全地供電。
IC互連組件
IC互連接口或?qū)⑽㈦娮影雽w芯片連接到印刷電路板（PCB）或更大尺寸的設備。電子互連裝置可橋接兩個導體之間的間隙，并允許電流或光波從一個導體流向另一個導體。電子封裝由塑料，陶瓷或金屬外殼組成，該外殼在硅或金屬芯片上裝有集成電路（IC）。
儀器和計算機電源連接器
儀器電源連接器和計算機（磁盤驅動器）電源連接器用于將計算機電源連接到硬盤，軟盤，光盤（CD），數字視頻磁盤（DVD）或其他類型的磁盤驅動器。它們還與可移動媒體驅動器（例如Zip磁盤）以及計算機冷卻設備（例如風扇和電熱冷卻器）一起使用。
醫用電子連接器
醫療電子連接器可用于醫院，診所，醫生辦公室和其他保健設施中的醫療設備和醫療設備。
微型連接器和納米連接器
微型連接器和納米連接器的接觸間距為0.05＆＃8221；（micro）和0.025＆＃8221; （nano）。它們具有一排或多排電鍍觸點，并且為直角或直角。一些微型連接器和納米連接器是圓形或圓柱形的。另一些則設計用于同軸電纜或RF和微波應用。男性和女性設備均可用。微型連接器和納米連接器用于各種行業和應用。
軍用（MIL-SPEC）連接器
軍用（MIL-SPEC）連接器是根據軍用規范制造的外殼型連接器。它們的設計考慮了保護連接不受環境因素影響的需要，從而使其可以用于軍事和航空航天應用。AN（陸軍-海軍）連接器類型為現代連接器設定了標準。它們通常被稱為軍事標準，“ MIL-STD”或“ MIL-SPEC”連接器。
模塊化連接器和RJ連接器
模塊化連接器和RJ連接器包括兩種相似但截然不同的連接器樣式。模塊化連接器由“插入式單元”制成，可以將它們組合在一起以使系統更大，提高功能或擴展其大小。注冊插孔（RJ）是在FCC中注冊的電話和數據插孔專用連接器。
面板接口連接器
面板接口連接器（PIC）是安裝在裝有PLC，計算機或其他設備的面板外部的設備。PIC允許用戶在不打開面板門的情況下連接PLC或計算機，從而避免了潛在的安全隱患。電源插座和通訊端口可以多種組合放置，以生產各種可定制的產品。
PC卡連接器
PC卡連接器用于將PC卡，CompactFlash卡和其他設備連接到計算機。PC卡的外形尺寸由美國計算機行業貿易組織國際個人計算機存儲卡協會（PCMCIA）定義和維護。PC卡最初被稱為PCMCIA或PCMCIA卡，其設計目的是用于計算機存儲擴展。它們現在被用作網卡，調制解調器，甚至硬盤。
電話插孔和插頭
電話插孔和插頭是電話使用的連接器。它們也被稱為模塊化插孔（母）和模塊化插頭（公）。
射頻和微波連接器
射頻（RF）和微波連接器用于連接以射頻或微波頻譜運行的系統中的電纜末端。微波是指頻率高于1 GHz且波長小于30厘米的電磁能。射頻是指交流電，如果電流輸入到天線，則交流電會產生適用于無線廣播和/或通信的電磁場。射頻連接器可以在傳輸系統中找到，并且可以耦合或解耦系統組件。配對對由插頭和插孔組成。
太陽能連接器
太陽能連接器有助于太陽能系統中的電氣連接。太陽能工業中使用了許多版本的連接器或標準非連接器接線盒，它們是太陽能模塊的主要特征元件。
電磁閥連接器
電磁閥連接器用于連接電磁閥和壓力開關。電磁閥連接器通常用作耐環境的接線盒。這些防護罩可與液壓或氣動電磁閥或壓力開關一起使用。盡管某些類型的設備可以同時使用這兩種設備，但特定的設備可以使用AC或DC電壓。
接線端子
接線端子是模塊化的絕緣塊，可將兩根或更多根電線固定在一起。接線盒用于固定和/或端接電線，最簡單的形式是由幾個排成長條的獨立端子組成。端子可用于將導線連接到地面，或者在使用電源的情況下，可用于將電氣開關和插座連接到電源。
熱電偶連接器
熱電偶連接器用于傳輸來自熱電偶（T / C）的溫度讀數。這些專用的連接器旨在延長熱電偶導線，并且必須針對特定的T / C進行評估。熱電偶類型的字母選擇包括B，C，E，J，K，N，R，S，T和W.
USB連接器
USB連接器與通用串行總線（USB）端口一起使用。它們可用于將USB產品連接在一起，或?qū)SB線和外圍設備連接到其他標準端口類型。
接線端子
電線端子是無源導體，用于促進未焊接的連接。它們是由接收器（母）和刀片（公）組成的兩件式組件，有助于提供反復的連接和斷開連接。產品種類繁多。示例包括鏟形端子，環形端子，葉片端子和散熱端子。
線對板連接器
線對板連接器用于通過使用連接到導線的連接器來互連印刷電路板（PCB）。
線對線連接器
線對線連接器用于連接兩個線端連接器。它們用作電連接器，電子連接器和計算機連接器。線對線連接器的一般規格包括配合組合或性別，電路或位置的數量以及電線尺寸。公線對線連接器設計用于插入母線對線連接器。
連接器端接
某些連接器的特征可能是基于導線是如何端接或固定到連接器的。
壓接的類型包括桶形和開口桶形。
桶形連接涉及壓緊圓柱形部分，具體取決于工具，通常導致其呈橢圓形。這些被廣泛用于普通消費者應用中。
開桶式連接包括將預壓接段壓接成U形或V形。這些連接更易于自動化，并且通常比桶形壓接連接更堅固，從而使其在工業應用中更為常見。
絕緣位移
絕緣位移連接器（IDC）用于將絕緣電線或電纜連接到設備，而無需預先剝離電纜或電線。通過在連接器中合并鋒利的刀片或多個刀片，可在插入絕緣層時對其進行切割。
IDC連接器非常適合制造商，因為它省去了剝線步驟，從而簡化了連接過程。但是，隨著時間的流逝，切割絕緣層的刀片會切斷連接器內的電線，從而降低電流處理能力（這可能導致連接器燒壞）。而且，連接的強度遠低于壓接的連接。用于非生產性絕緣位移的工具往往比有效的壓接工具成本更高。
焊接
焊接連接涉及將填充金屬（焊料）熔化到電氣接頭上。然后，焊料固化，在兩個金屬零件之間形成熔合連接。如果做得好并且使用正確類型的焊料，焊錫可以提供非常平滑，牢固且可靠的連接（焊料組件應與要連接的電子組件的金屬相匹配）。與壓接連接相比，這些連接通常更慢并且涉及更多。
在PCB焊料或焊料引腳端接中，電連接是通過將電線或引腳焊接到印刷電路板上進行的。使用焊杯端子時，將連接器焊接到安裝位置會建立電氣連接。通孔技術（THT）通過在電路板上插入組件引線，然后在另一側焊接引腳，將組件安裝在PCB上。
電連接器的主要參數
性能參數描述了電連接器設計工作的條件。
?電流表示連接器設計要承載的電流（電流的流率），以安培或安培（A）為單位。連接器上的額定電流通常為1 A至50A。
?電壓描述連接器的額定電壓，以伏特（V）為單位。典型額定值為50 V，125 V，250 V和600V。
?工作溫度描述了電連接器的建議溫度，范圍或最低/最高工作溫度。
